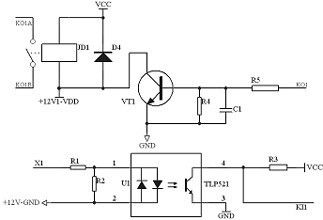

繼電器作用是用來傳遞信號或同時控制多個電路，也可直接用它來控制小容量電動機或其他電氣執行元件，它的結構和交流接觸器基本相同，只是電磁系統小些，觸點多些。繼電器的工作原理是當某一輸入量(如電壓、電流、溫度、速度、壓力等)達到預定數值時，使它動作，以改變控制電路的工作狀態，從而實現既定的控制或保護的目的。在此過程中，繼電器主要起了傳遞信號的作用。常用的中間繼電器主要有JZ7系列和JZ8系列兩種，后者是交直流兩用的。在選用中間繼電器時，主要是考慮電壓等級以及常開和常閉觸點的數量。至于繼電器接線具體應該怎么接？接下來將分享一個繼電器接線圖同時為大家做個簡單的介紹。
1、同一模塊通過不同的接線可實現高電或低電平觸發，觸發電流不小于1mA，部分51單片機IO口輸出能力較弱，需要上拉或者增加驅動能力電路(默認為低電平觸發)
2、低電平驅動的優點，系統加電復位時，負載不會工作，安全性較高。
3、控制電壓：3V DC~12V DC（默認為5V控制），光耦隔離，可實現控制電壓與驅動電壓分離，實現雙電源供電，提高搞干擾能力；
4、被控電壓：最高250VAC、30VDC；
5、每組繼電器有常開、常閉觸點各一組，最大允許10A/250VAC；
6、帶LED繼電器狀態指示燈（繼電器閉合是點亮、斷開時熄滅）；
7、控制端和被控端都采用最新的端子接線柱設計，更實用；
8、帶反向續流二極管，保護繼電器，延長使用壽命
9、適用場合：小家電控制、單片機開發擴展
10、雙面板設計，關鍵線路寬線連接，保證10A電流在板上安全通過；
11、輸出采用大電流接線端子，方便接線且不需焊接
12、被控端覆銅堆錫，增加驅動電流
13、板子上設置有4個3mm螺絲孔，方便用戶固定；
